Tamaño y propiedades de la sílice pirógena

La sílice pirógena (número CAS 112945-52-5), también conocida como sílice pirogénica o dióxido de silicona coloidal, se produce mediante síntesis de hidrólisis por llama en la que el tetracloruro de silicio reacciona con hidrógeno y oxígeno, y la semilla de SiO2 crece en tamaño o se agrega.

SUPERFICIE de SÍLICE FURMADA

La sílice pirógena se produce en partículas de tamaño pequeño (alrededor de 7 a 40 nanómetros), lo que la hace muy reactiva y le da más superficie para reacciones químicas. Es un polvo de estructura porosa.

Propiedad de la sílice pirógena hidrófila HIFULL

  • Tamaño parcial: primario 7-20 nm
  • Agregados (promedio): 150-300 nm
  • Aglomerados (promedio): 1-50um
  • Superficie específica (BET): 90-400 m2/g
  • Densidad apisonada: 40-120 g/l
  • pH en dispersión al 4%: 3,7-4,5
  • Pureza: Contenido de SiO2> 99,8%
  • Residuo de tamiz (45um): < 0,025%
  • Pérdida por secado: < 0,5-1,5% @ 105 ℃/2 h
  • Pérdida por ignición: < 1% a 1000 ℃/2 h
  • Estructura cristalina: amorfa
  • Índice de refracción: 1,46
  • Gravedad específica: 2,2 g/cm3

Propiedad de la sílice pirógena hidrófoba HIFULL

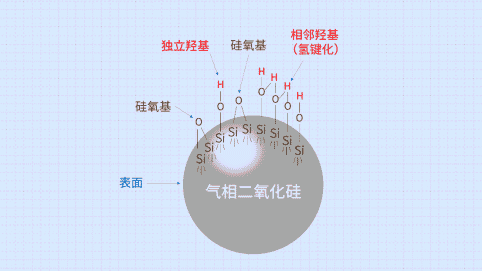

  • Química de superficies: el grupo silanol de la superficie (Si-OH) reaccionó y muestra hidrofobicidad; Baja absorción de humedad
  • Tamaño de partícula: tratado a base de sílice pirógena hidrofílica, aumento del tamaño de partícula en consecuencia
  • Superficie específica (BET): 90-400 m2/g
  • Densidad apisonada: 40-120 g/l
  • pH en dispersión al 4%: 3,0-10
  • Contenido de carbono: 0,5% -6%
  • Residuo de tamiz (45um): < 0,025%
  • Pérdida por secado: < 0,1-1,5 % a 105 ℃/2 h
  • Pérdida por ignición: < 1 % a 1000 ℃/2 h
  • Estructura cristalina: amorfa
  • Índice de refracción: 1,45-1,46
  • Gravedad específica: 2,2 g/cm3
  • HMDS
  • DDS
  • PDMS

Funciones de sílice pirógena

La sílice pirógena tiene un mejor rendimiento en cuanto a espesamiento, tixotropía, resistencia al pandeo, refuerzo y resistencia al apelmazamiento. Mientras que la sílice precipitada se utiliza principalmente como agente de refuerzo para cauchos o agente de fricción en pastas de dientes.

Sílice pirógenaVSSílice precipitada
150-300 nanómetrosTAMAÑO DE LOS AGREGADOS1-100 micras metro
＞99.8%CONTENIDO DE SÍLICE＞90%
90-400㎡/gÁREA SUPERFICIAL ESPECÍFICA50-600 ㎡/g
LowCONTENIDO DE HUMEDADHigh
La sílice pirógena se sintetiza a partir de la hidrólisis de silano de alta pureza en una llama de oxígeno e hidrógeno a una temperatura muy alta.PROCESO DE MANUFACTURALa sílice precipitada se produce mediante la neutralización controlada de silicato de sodio diluido (vidrio soluble) mediante ácidos sulfúrico, clorhídrico o carbónico concentrados.
Alta superficie específica, tamaño de partícula pequeñoCARACTERÍSTICAÁrea de superficie específica baja, tamaño de partícula grande
Tiene mejor desempeño en espesamiento, tixotropía, resistencia al pandeo, refuerzo, resistencia al apelmazamiento; Se utiliza principalmente para industrias que necesitan alta transparencia, alta pureza y pequeña superficie.FUNCIONESLa sílice precipitada se utiliza principalmente como agente de refuerzo del caucho natural y del caucho sintético y agente de fricción en la pasta de dientes.
Precio competitivo con marca internacional.PRECIOMás bajo que la sílice pirógena

HIFULL fabrica más de 10 grados de sílice pirógena hidrofílica e hidrofóbica para su elección especial. Para TDS, MSDS o pruebas de muestra del producto, cotización de precios, consulte la hoja de datos o déjenos un mensaje.

Hola, clientes

Mi nombre es Van, soy el gerente de negocios de HIFULL, he estado en la industria de sílice pirógena durante más de 10 años. No dude en ponerse en contacto conmigo. Estoy feliz de ofrecerle el mejor servicio y productos.
Van
Director comercial
